揭秘3D NAND堆叠工艺：存储技术的新革命

图：3D NAND堆叠工艺的微观横截面，展示了如何在垂直方向上堆叠存储单元以突破容量限制。

最近，我在逛技术论坛时，被一张关于NAND闪存3D堆叠工艺的图片震撼到了。作为数码爱好者和技术博主，这种微观世界的工艺细节总是让我感叹人类智慧的精妙。今天就来和大家聊聊这个“黑科技”到底是怎么回事，以及它对我们买硬盘、手机有什么实际影响。

什么是3D NAND堆叠？

简单来说，以前制造NAND闪存，就像在平地上盖平房，为了提高容量，只能把房子盖得越来越密，工艺制程从几十纳米一路缩小到十几纳米。但这种“平面缩微”很快遇到了物理极限，漏电、干扰问题越来越严重，性价比也越来越低。

于是，聪明的工程师们想到了“向天空借空间”——既然地皮贵，那我就盖高楼！这就是3D NAND的核心思路：通过垂直堆叠技术，在有限的芯片面积上，像搭积木一样一层层地堆叠存储单元。目前的厂商已经能做到200层甚至更高的堆叠，容量直接起飞。

3D堆叠的核心优势

1. 容量爆发式增长

这是最直观的好处。以前一颗芯片能存128GB，用上3D堆叠后，同样的尺寸可能直接变成1TB。对于SSD固态硬盘和手机存储来说，这意味着要么容量翻倍，要么体积缩小，或者两者兼得。

2. 性能与寿命的双提升

由于堆叠后每个存储单元的尺寸可以做得更大，干扰更少，数据读写速度更快，可靠性也更高。简单理解，就是“路宽了，车跑得更快，也不容易堵车”。对于追求极致速度的玩家和企业用户来说，这简直是福音。

3. 成本控制的突破口

虽然3D堆叠的制造工艺更复杂，但单GB的成本其实是在下降的。因为原本需要两颗芯片才能实现的容量，现在一颗芯片就够了。这也是为什么现在大容量SSD的价格越来越亲民的原因之一。

实际应用：我们该怎么选？

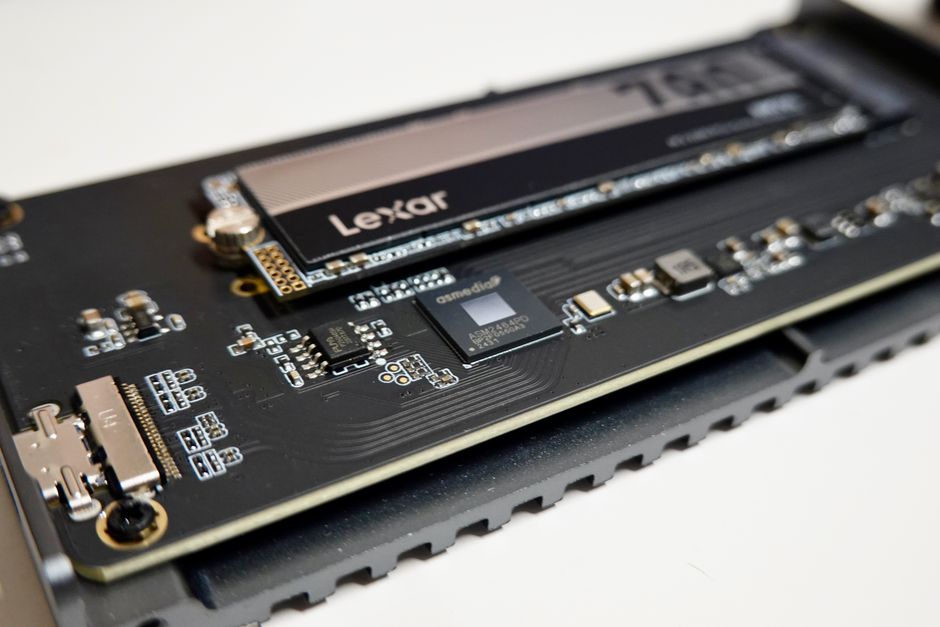

图：高性能NVMe M.2 SSD，利用3D NAND堆叠技术实现高速读写和大容量存储。

说了这么多技术原理，作为普通消费者，我们在选购设备时该怎么关注这个参数呢？

买SSD硬盘时

现在的 SATA SSD 已经很难体现出3D NAND的绝对优势了，接口速度限制了性能发挥。但在 NVMe M.2 SSD 上，尤其是 PCIe 4.0 和最新的 5.0 协议，3D NAND 的优势非常明显。如果你是视频创作者、游戏玩家或者需要大量数据传输，建议优先选择采用最新堆叠工艺（如176层、232层）的高端系列。

买手机时

手机闪存也有讲究。虽然厂商很少直接宣传堆叠层数，但通常主打“超大杯”的旗舰机型，其闪存颗粒的工艺会更先进。除了容量，还要关注闪存规格（如UFS 3.1、UFS 4.0），配合3D NAND能带来更快的APP安装速度和文件读写体验。

避坑小贴士

虽然技术很牛，但也要注意市场上的一些“马甲条”。有些低端SSD虽然用了3D NAND，但可能是有瑕疵的颗粒，或者主控芯片优化太差。建议优先选择原厂颗粒（如三星、海力士、美光、铠侠等）的靠谱品牌，不要只盯着价格低的买。

技术展望：还能堆多高？

目前业界的竞争非常激烈，各大存储厂商都在疯狂“卷”层数。从32层、64层、128层，到现在的200+层，甚至有传300层、500层的技术也在研发中。未来，随着堆叠技术的进一步突破，我们的U盘可能只有指甲盖大小，但却能存下整个图书馆的数据。

当然，堆叠也带来了新的挑战，比如散热问题、机械应力控制等。但相信随着材料科学的进步，这些问题都会迎刃而解。

总结

3D NAND堆叠工艺的成功，是存储行业从“制程驱动”转向“架构创新”的典型案例。它不仅解决了物理极限的瓶颈，更大地降低了存储成本，让我们能享受到更大、更快、更便宜的存储设备。

所以，下次当你手里拿着几TB的微型硬盘，或者手机里存着几千张照片不心疼的时候，记得感谢一下这些在显微镜下“盖高楼”的工程师们。科技改变生活，这一次，真的是从“微观”做到了“宏观”。

如果你对存储技术还有其他疑问，或者想聊聊数码选购的心得，欢迎在评论区留言！
